Adafruit 16-Channel PWM/Servo HAT für Raspberry Pi – Servotreiber mit PCA9685
Datenstand 06.10.2026 · GTIN 0700161461138 · MPN 2327Korrektur melden
Was wir wissen
Angaben aus dem Herstellerdatenblatt, von uns nicht geprüft. Sobald wir das Gerät testen, steht hier unser Urteil.
Angebote
- AmazonLieferbar · Stand 06.10.2026, 15:0028,59 €Zum Shop
Beschreibung

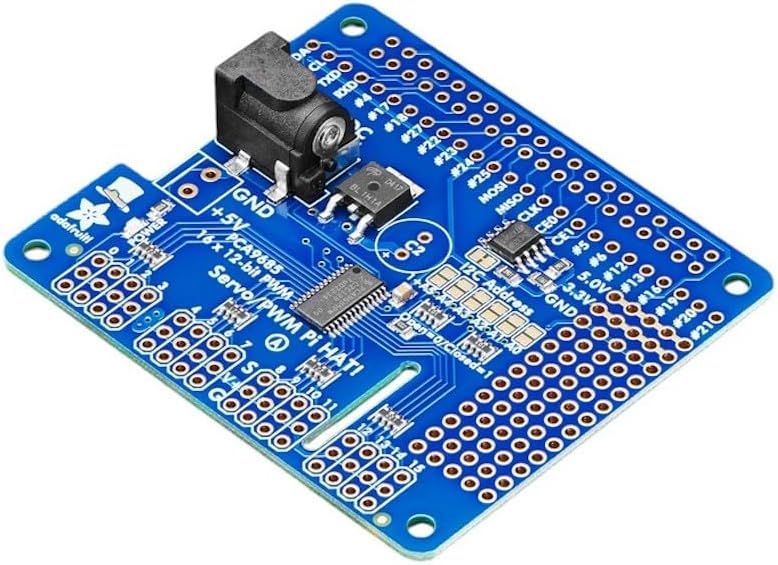

Der 16-Channel PWM/Servo HAT von Adafruit steuert bis zu 16 Servos an einem Raspberry Pi. Der Baustein PCA9685 erzeugt die Steuerimpulse selbst, der Pi schickt nur die Sollwerte.
Warum ein Servo-HAT
Linux ist kein Echtzeitsystem und erzeugt Servoimpulse nicht zuverlässig genug. Die Platine übernimmt das Timing – wichtig etwa für Laufroboter und Roboterarme.
Erweitern
Über I²C-Adressen lassen sich viele Platinen stapeln; die Servos bekommen eine eigene 5-V-Versorgung.
Gut zu wissen
Mini-Kit. Stiftleisten und Klemme müssen eingelötet werden.
Netzteil passend wählen. Adafruit empfiehlt je nach Servozahl 2 bis 10 A bei 5 V.
Bei Amazon über einen Drittanbieter.
Für wen eignet sich der Adafruit 16-Channel PWM/Servo HAT?

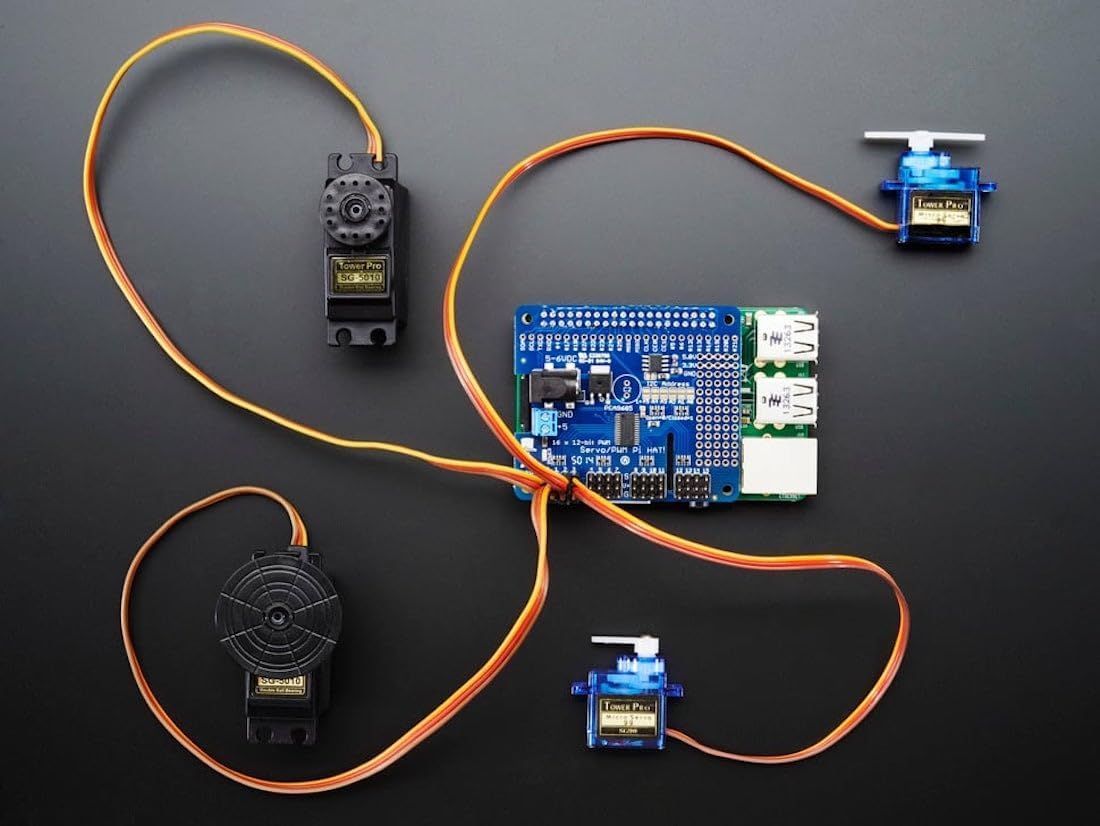

Für Roboterarme, Laufroboter und Animatronik mit vielen Servos am Raspberry Pi.
Technische Daten
Datenstand 06.10.2026Einordnung
- Marke
- Adafruit
- Serie
- Raspberry Pi HATs
- Kategorie
- Roboter-Zubehör & Erweiterungen
- Erscheinungsjahr
- 2015
- Kompatibel mit
- Raspberry Pi mit 40-Pin-GPIO-Leiste (Zero, A+, B+, 2, 3, 4, 5)
- Zusätzlich benötigt
- Servos, 5-V-Netzteil passend zur Servozahl; Lötarbeiten (Leisten)
Programmieren & Steuerung
- Programmierbarkeit
- Text
- Steuerung
- Manuell am Gerät
Energie
- Stromquelle
- Netzbetrieb
Maße & Material
- Maße (H × B × T)
- 1.3 × 5.6 × 6.5 cm
- Gewicht
- 0,014 kg
Weitere Angaben
- num_servoChannels
- 16
- txt_driverChip
- PCA9685 (12 Bit, bis 1,6 kHz)
- txt_motorVoltage
- Servos 5–6 V
- txt_interface
- I²C, Adresse 0x40, bis zu 62 Platinen stapelbar
- txt_powerInput
- Servostrom extern 5–6 V über 2,1-mm-Buchse oder Schraubklemme
- txt_programmingLanguages
- Python / CircuitPython (ServoKit)
Lieferumfang

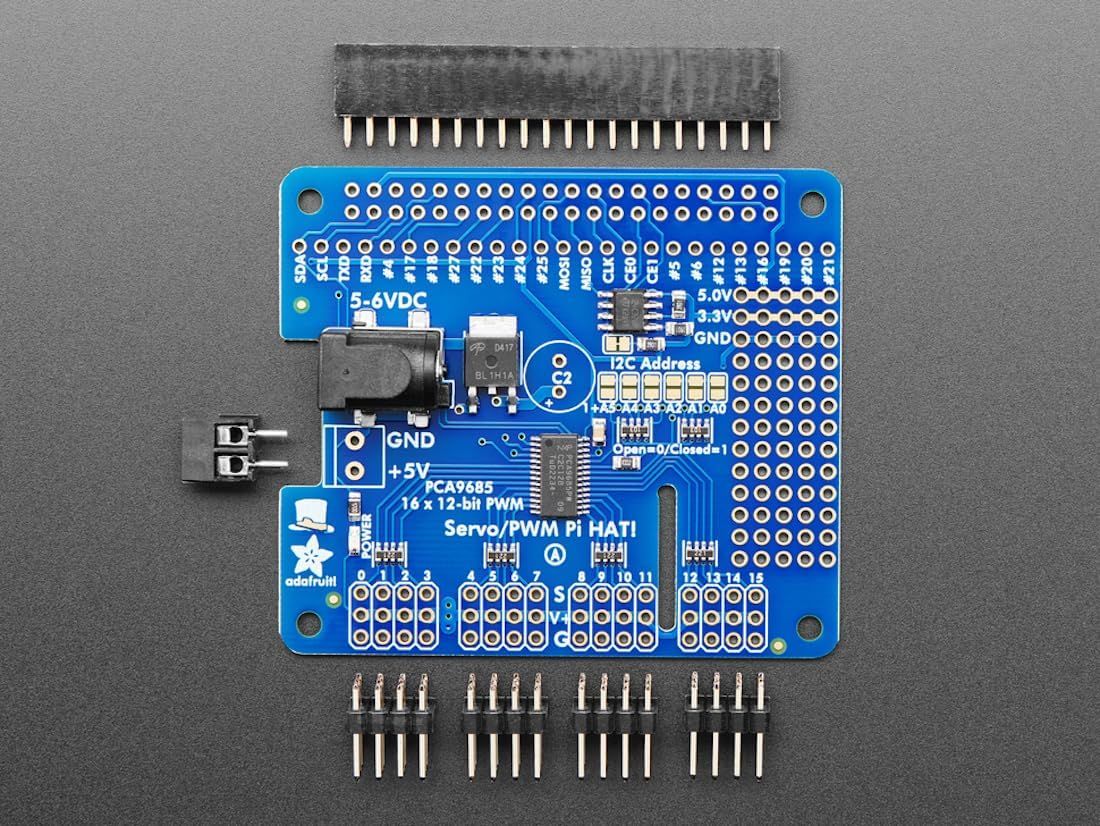

Servo HAT, 2-polige Schraubklemme, vier 3×4-Stiftleisten, 2×20-Buchsenleiste
Im Vergleich
| Modell | Note | |
|---|---|---|
| Adafruit 16-Channel PWM/Servo HAT für Raspberry Pi – Servotreiber mit PCA9685diese Seite | n. g. | Daten |
| Raspberry Pi 27W USB-C Power Supply – offizielles Netzteil für den Raspberry Pi 5 | n. g. | Daten |
| Raspberry Pi Camera Module 3 – 12-MP-Kamera mit Autofokus | n. g. | Daten |
| Adafruit DC & Stepper Motor HAT für Raspberry Pi – Treiber für 4 DC- oder 2 Schrittmotoren | n. g. | Daten |
| Raspberry Pi Build HAT – Steuerplatine für LEGO-Technic-Motoren und -Sensoren | n. g. | Daten |
- Datenn. g.Adafruit 16-Channel PWM/Servo HAT für Raspberry Pi – Servotreiber mit PCA9685diese Seite
- Datenn. g.Raspberry Pi 27W USB-C Power Supply – offizielles Netzteil für den Raspberry Pi 5
- Datenn. g.Raspberry Pi Camera Module 3 – 12-MP-Kamera mit Autofokus
- Datenn. g.Adafruit DC & Stepper Motor HAT für Raspberry Pi – Treiber für 4 DC- oder 2 Schrittmotoren
- Datenn. g.Raspberry Pi Build HAT – Steuerplatine für LEGO-Technic-Motoren und -Sensoren
Häufige Fragen
Wie viele Servos steuert der Adafruit Servo HAT?
16 je Platine; mehrere Platinen lassen sich stapeln.
Braucht der Servo HAT ein eigenes Netzteil?
Ja, die Servos werden extern mit 5–6 V versorgt.
